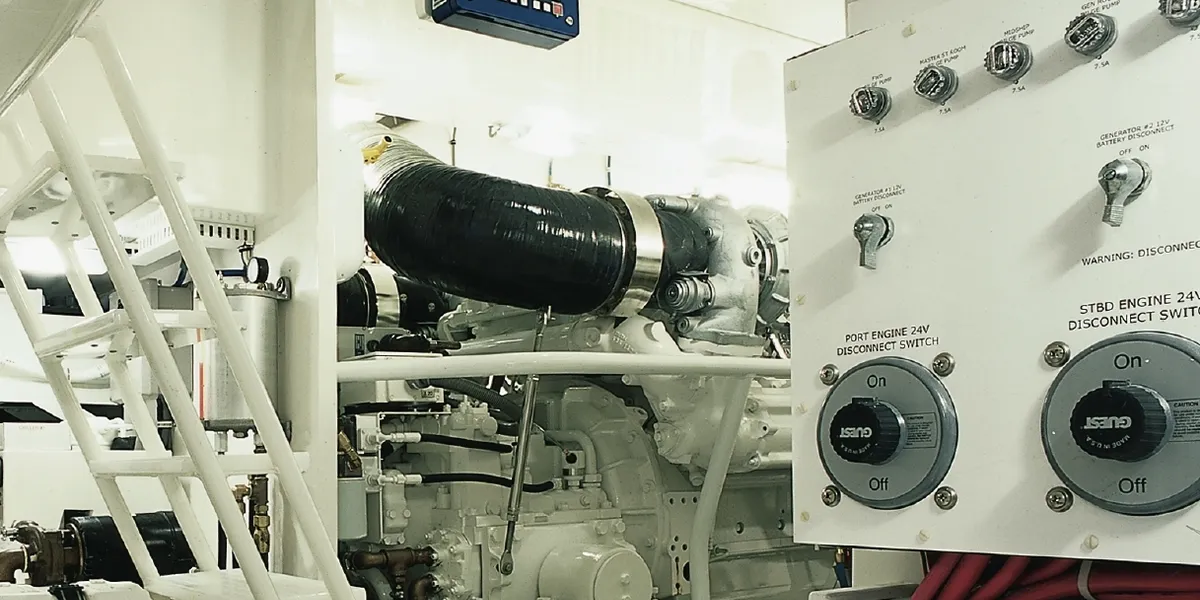

Tu barco tiene un “centro de control” eléctrico llamado tablero o cuadro eléctrico, y entender cómo funciona es clave para mantener todo seguro y funcionando. No necesitas ser ingeniero, pero sí debes saber lo básico para gestionar tu energía a bordo.
Las dos corrientes que conviven en tu barco
A bordo, la gestión de energía se divide en dos mundos distintos que nunca deben mezclarse.
| Tipo | Voltaje | Origen | Peligro |
|---|---|---|---|
| Continua | 12/24V | Baterías | Bajo |
| Alterna | 120/240V | Generador/Tierra | Alto |
Nota técnica: Ambas corrientes corren por cables separados y deben estar claramente identificadas en tu tablero para evitar cortocircuitos peligrosos.
Ubicación y diseño del tablero
La ubicación ideal debe ser accesible, seca y con excelente ventilación. Evita instalarlo bajo timones hidráulicos o zonas propensas a la humedad. En un mar picado, los cables mojados o aplastados son la primera causa de fallo eléctrico.
Lo que debe tener un cuadro profesional:
- Interruptores: Con luces indicadoras de estado.
- Protección: Fusibles y disyuntores que actúen ante sobrecargas.
- Monitoreo: Indicadores claros de carga de baterías.
- Centralización: Todos los cables de entrada y salida reunidos en un solo lugar.
La disciplina del cableado
Cada cable debe tener una identidad: nombre o número legible, grabado en ambos extremos. El orden es seguridad.
- Optimización: Usa solo la longitud necesaria; el exceso crea confusión y acumula humedad.
- Agrupación: Ata los cables positivo y negativo de cada aparato juntos.
- Conexiones: Asegúrate de que estén soldadas o con terminales de alta calidad, evitando el uso de “cintas aislantes” improvisadas.
💡 El truco del experto: Los Relés
Los relés permiten conducir corrientes grandes usando cables más finos. Son la pieza clave para reducir el peso y el espacio ocupado en tus canaletas.
Mantenimiento y documentación
Ten siempre a bordo el plano eléctrico completo de tu barco. Cada vez que instales un aparato nuevo o modifiques un cable, actualiza tanto el plano como tu bitácora de mantenimiento.
Checklist de Seguridad
- Ubicación seca, protegida y accesible.
- Material eléctrico náutico certificado.
- Conexiones apretadas y revisadas trimestralmente.
- Circuitos de CA y CC perfectamente separados.
